    管道静态混合器水力直径的含义


    管道静态混合器的结构是由静态混合器的混合单元,外壳、固定环和连接法兰等组成。其中主要构件为静态混合单元。

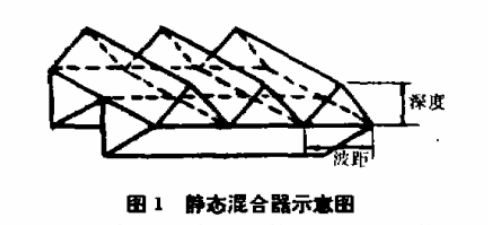

    SV静态混合单元由波纹板按照一定的规律组装而成,相波纹板的波纹方向以一定角度相交。前后单元相互垂直交叉排列。

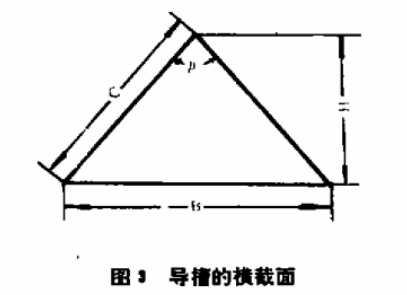

    SV静态混合器的设计要考虑,波纹深度,波纹间距和波纹同管壳轴线的夹角。假设波纹的横截面是一个等腰三角形,三角形的高度H,三角形的顶角B与波纹倾角G.

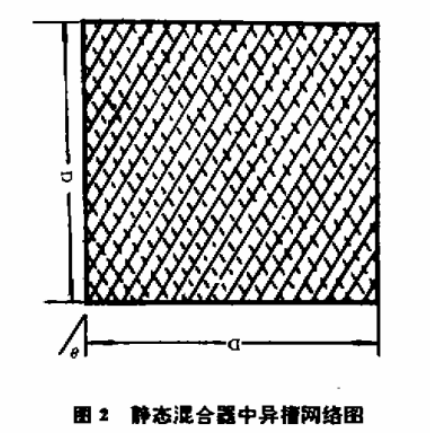

    管道静态混合器的单元中的波纹构成许多导槽,当上下两块波纹交叉时,形成混合室。进入混合单元的流体,被导槽切割成许多股分流,在混合室内相互作用混合,同时形成比空管高的压力降。导槽多了混合效果好,但是压降也大。

    SV静态混合器的内部V单元按照经验B=60度,O=45度,混合器效果最理想。
    按照经验B=60度,O=45度,混合器效果最理想,单元的数量是管道内直径除以8然后再优化。
