管道静态混合器结构图-喷射器

管道静态混合器结构原理是一种没有运动部件的高效混合设备,通过固定在管内的混合单元内件,使二股或多股流体产生流体的切割,剪切,旋转和重新混合,达到流体之间良好分散和充分混合的目的.与传统的混合设备相比,具有流程简单,结构紧凑,能耗小,投资少,操作弹性大,不用维修,混合性能好等优点.凡涉及到液-液,液-气,液-固,气-气的混合,乳化,中和,吸收,萃取反应和强化传热等过程,都可以替代传统的相关设备.
SV管道静态混合器结构是由一定规格的波纹板组装而成的圆柱体,技术特性:最高分散程度为1-2Um,液-液相的不均匀度为1-5%.

SV管道静态混合器用途是适用于粘度<100厘泊的液-液,液-气,气-气的混合,乳化,反应,吸收,萃取,强化传热过程.其中dh<3.5尤适用于清洁介质,dh>5可用于介质伴有少量非粘结性杂质。

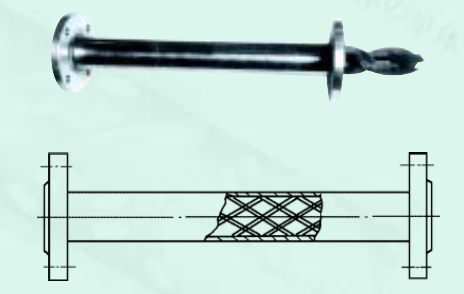

SV管道静态混合器结构图

SK管道静态混合器单元结构是由单孔道左,右扭转的螺旋片组焊而成.适用于化工,石油,制药,食品,精细化工,塑料,环保,合成纤维,矿冶等部门的混合,反应,萃取,吸收,注塑,配色、传热等过程,对较小流量并伴有杂质或粘度≤1000000 厘泊的高粘性介质尤为适用。

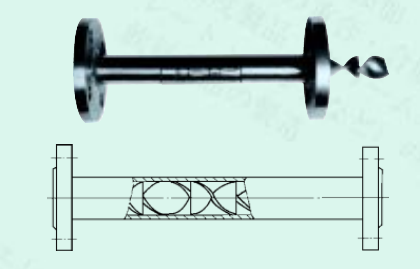

SK管道静态混合器结构图

SX管道静态混合器单元结构是由交叉的横条按一定规律构成许多X型单元,适用于粘度<10000厘泊的中高粘度液一液反应,混合,吸收过程或生产高聚物流体的混合,反应过程,处理量较大时使用效果更佳.

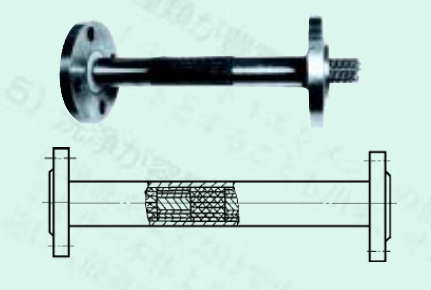

SX管道静态混合器结构图

SL管道静态混合器单元结构是由交叉的横条按一定规律构成单L型单元,适用于化工,石油,油酯等行业,粘度<1000000厘泊或伴有高聚物介质的混合,同时进行传热,混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

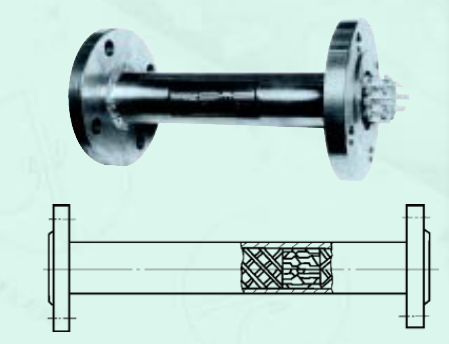

SL静态混合器结构图

SH管道静态混合器单元结构是由双孔道组成,单元之间设有流体再分配室,适用于精细加工,塑料,合成纤维,矿冶等部门的混合,乳化,配色,注塑纺丝,传热等过程,对流量小,混合要求高的中高粘度<1000000厘泊的清洁介质尤为适合。

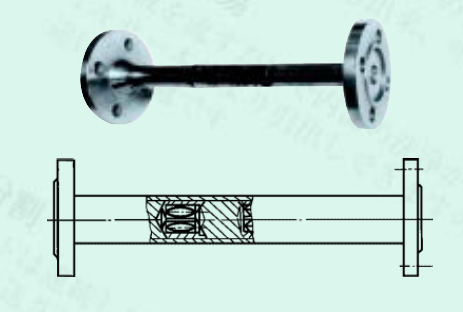

SH静态混合器结构图
